LED分光分選行業插件產品U8+V12.5操作手冊
一、應用場景說明
產品范圍
LED分光分選
業務背景
針對電子行業中的細分行業LED生產企業，在近幾年對信息化的需求在不斷上升，且具有該細分行業的特殊管理特征，與U8標準解決方案存在一定的差異，需要通過針對該行業的進一步開發，已滿足該細分行業的特殊需求。

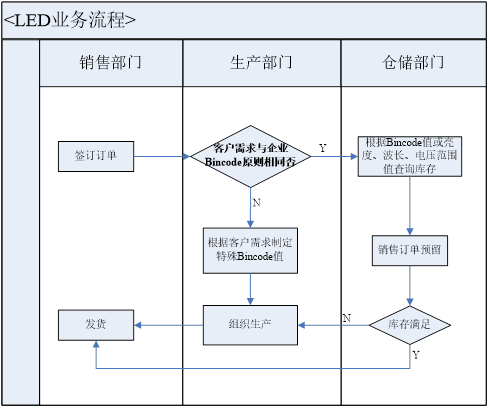

業務流程
功能說明
除其他應用模塊基礎數據外，準備存貨顏色、屬性資料，多種顏色用‘*’號分隔，對應屬性之間也用‘*’號分隔，同一顏色的多屬性用‘，’ 分隔。
如：存貨A 顏色：“ 紅*藍*黃”； 屬性：“亮度*波長，亮度*波長，電壓”，則：
“紅”需要的屬性是：亮度;
“藍”需要的屬性是：波長，亮度;
“黃”需要的屬性是：波長，電壓
1、存貨自由項：至少需要啟用一個自由項，可選是否另啟用自由項記錄版本編碼和分光編碼。選擇字符型字段，啟用時勾選“需要建檔”。
2、存貨自定義項：需要啟用兩個自定義項，選擇字符型字段，建議選擇位數為120位自定義項，啟用時勾選“需要建檔”。
3、表體自定義項：可選是否啟用，選擇字符型字段，建議選擇位數為120位自定義項，啟用時勾選“需要建檔”。
4、批次屬性：可選是否啟用，選擇字符型字段，建議選擇位數為120位自定義項，啟用時勾選“需要建檔”。
二、使用操作說明
1.LED分光分選
1.1 LED屬性檔案
節點路徑
基礎設置 - 基礎檔案 - LED行業- LED屬性檔案
功能描述
維護屬性檔案，如波長 電壓 色區 等。
操作說明
1) 功能按鈕說明：
［增加］：在列表中新增一空白行。
［修改］：將列表置為可編輯狀態。
［保存］：保存當前檔案。
［放棄］：放棄當前新增或修改。
［刪除］：刪除勾選的檔案。

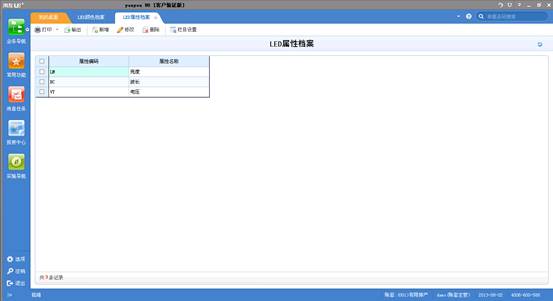

2) 操作界面
1.2 LED顏色檔案
節點路徑
基礎設置 - 基礎檔案 - LED行業- LED顏色檔案
功能描述
維護顏色檔案，如白色 紅色 綠色 等。
操作說明
1) 功能按鈕說明
[增加]：在列表中新增一空白行。
[修改]：將列表置為可編輯狀態。
[保存]：保存當前檔案。
[放棄]：放棄當前新增或修改。
[刪除]：刪除勾選的檔案。
2) 【操作界面】
1.3 LED規則定義
節點路徑
基礎設置 - 基礎檔案 - LED行業- 規則定義
功能描述
記錄存貨非結構自由項在分光分選中的使用；記錄在單據中顯示存貨屬性值所用的表體自定義項；定義在單據中顯示的存貨參數屬性的顯示規則。
操作說明
【欄目說明】
n 表頭欄目
Ø 參數編碼:必填項，列出系統中10個自由項供選擇，記錄ID關鍵字，不做顯示使用，內部對應具體參數表。
Ø 版本編碼:非必填項，列出系統中10個自由項供選擇，記錄存貨參數多屬性的版本編碼組合。
Ø 分光編碼:非必填項，列出系統中10個自由項供選擇，記錄存貨參數多屬性的分光編碼組合。
Ø 顏色:必填項，列出為字符型的存貨自定義項，與系統定義存貨的顏色自定義項對應。
Ø 屬性:必填項，列出為字符型的存貨自定義項，與系統定義存貨的屬性自定義項對應。
n 表體欄目
Ø 序號:整數，固定顯示，不可修改。
Ø 批次屬性:非必填項，列出為字符型的批次屬性。定義存貨每種顏色對應需要維護的參數屬性是否填入批次屬性中。
Ø 表體自定義:必填項，列出為字符型的表體自定義項。定義存貨每種顏色對應需要維護的屬性需要在單據表體中顯示的字段。
【操作說明】
[修改]：將單據置為可編輯狀態。
[保存]：保存當前定義。
[放棄]：放棄當前新增或修改。

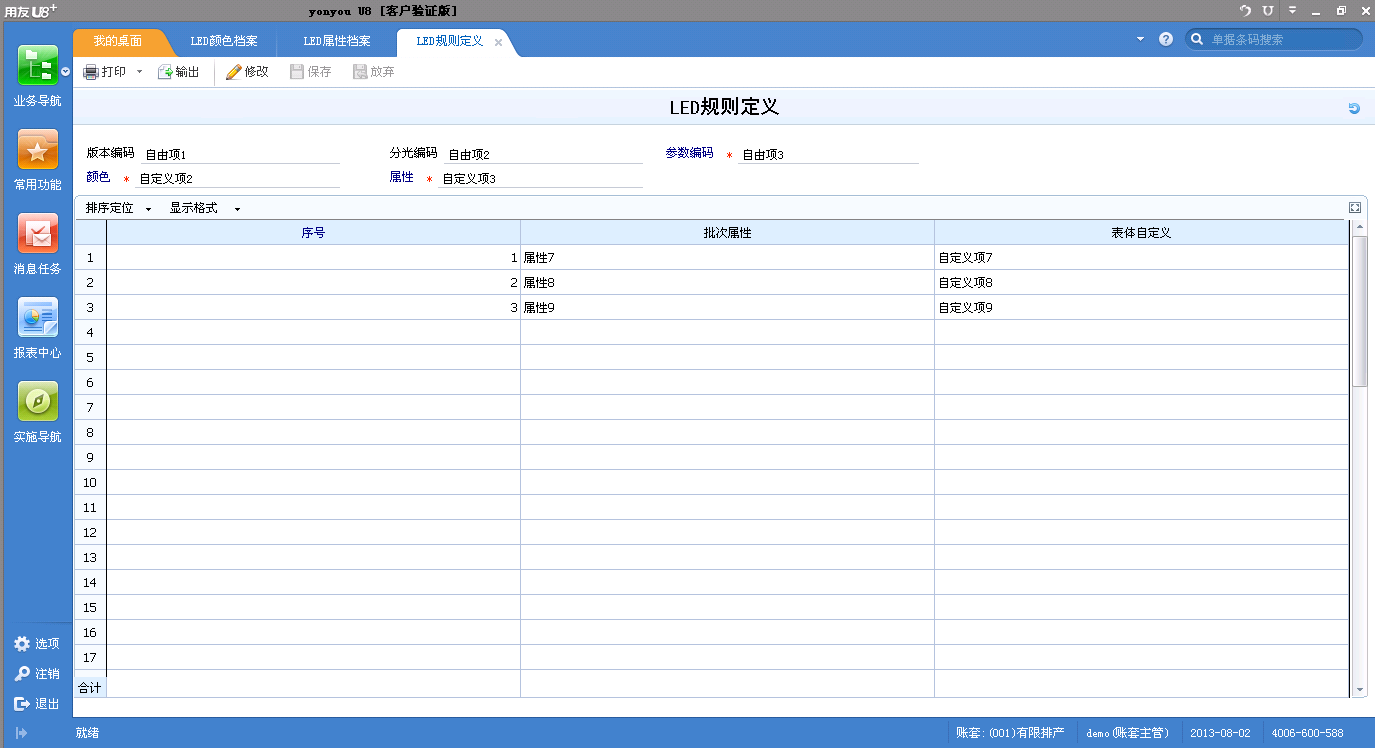

【操作界面】
1.4 標準分光檔案
節點路徑
基礎設置 - 基礎檔案 - LED行業- 標準分光檔案
功能描述
由于LED燈的產品特殊性，其亮度、波長、電壓均為一個范圍值（即企業制定的Bincode值），白光LED中的色區是根據xy坐標對應的四個點確定的面積值做為范圍值，建立相關檔案定義在銷售、產成品完工入庫、現存量查詢、產成品發貨、出庫等單據中應用。
操作說明
1) 功能按鈕說明：
n 打印：直接打印檔案。
n 預覽：預覽檔案。
n 輸出：輸出檔案到其它格式的文件。
n 定位：定位查詢檔案。
n 首頁：查詢第一頁檔案。
n 上頁：查詢上一頁檔案。
n 下頁：查詢下一頁檔案。
n 末頁：查詢末一頁檔案。
n 審核：審核檔案。
n 棄審：棄審檔案。
n 刷新：刷新當前檔案。
n 增加：增加新的檔案。
n 修改：修改當前檔案。
n 刪除：刪除當前檔案。
n 復制：復制當前檔案。
n 保存：保存當前新增或修改的檔案信息。
n 放棄：放棄當前新增或修改
n 增行：增加一行數據。
n 刪行：刪除一行數據。
2) 【欄目說明】
n 表頭欄目
Ø 存貨分類:必填項，參照存貨分類，增加所有存貨分類一項目。
Ø 分光屬性:必填項，參照LED行業檔案中定義的屬性。
Ø 顏色:必填項，參照LED行業檔案中定義的顏色。
Ø 版本:必填項，手工輸入，相同存貨分類、分光屬性、顏色的版本不能重復。
Ø 版本說明:非必填項，手工輸入。
Ø 版本日期：必填項，手工輸入。
Ø 表頭自定義項1－16：錄入或參照。
Ø 備注：可為空。
n 表體欄目
Ø 編碼:整數，固定顯示，不可修改。
Ø 數值1-8:數值1列為必填項，其它數值列為非必填項，實數，小數位控制采用系統中設置。
Ø 表體自定義項1－16:錄入或參照。

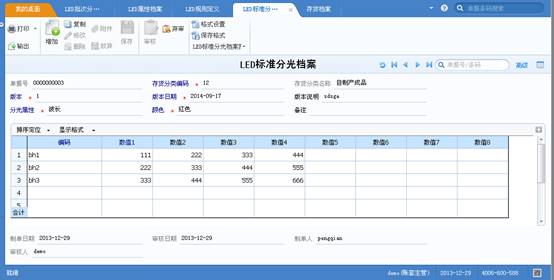

【操作界面】
1.5 標準分光檔案列表
節點路徑
基礎設置 - 基礎檔案 - LED行業- 標準分光檔案列表
功能描述
由于LED燈的產品特殊性，其亮度、波長、電壓均為一個范圍值（即企業制定的Bincode值），白光LED中的色區是根據xy坐標對應的四個點確定的面積值做為范圍值，建立相關檔案定義在銷售、產成品完工入庫、現存量查詢、產成品發貨、出庫等單據中應用。
操作說明
1) 功能按鈕：
n 打印：直接打印檔案列表。
n 預覽：預覽檔案列表。
n 輸出：輸出檔案列表到其它格式的文件。
n 過濾：用于過濾設定條件的檔案列表。
n 聯查：可查看對應檔案。
n 定位：在單據列表界面進行定位
n 欄目：利用此功能可以根據企業實際需要設計列表中顯示的列。
2) 【欄目說明】
n 存貨分類:檔案所屬存貨。
n 分光屬性:檔案所屬分光屬性。
n 顏色:檔案所屬顏色。
n 版本:檔案版本。
n 版本說明:版本詳細描述。
n 版本日期：版本開始日期。
n 表頭自定義項1－16：表頭自定義項目。
n 備注：備注內容，可為空。
n 編碼:顯示顏色順序。
n 數值1-8:具體參數數值列，小數位控制采用系統中設置。
n 表體自定義項1－16:表體自定義項目。

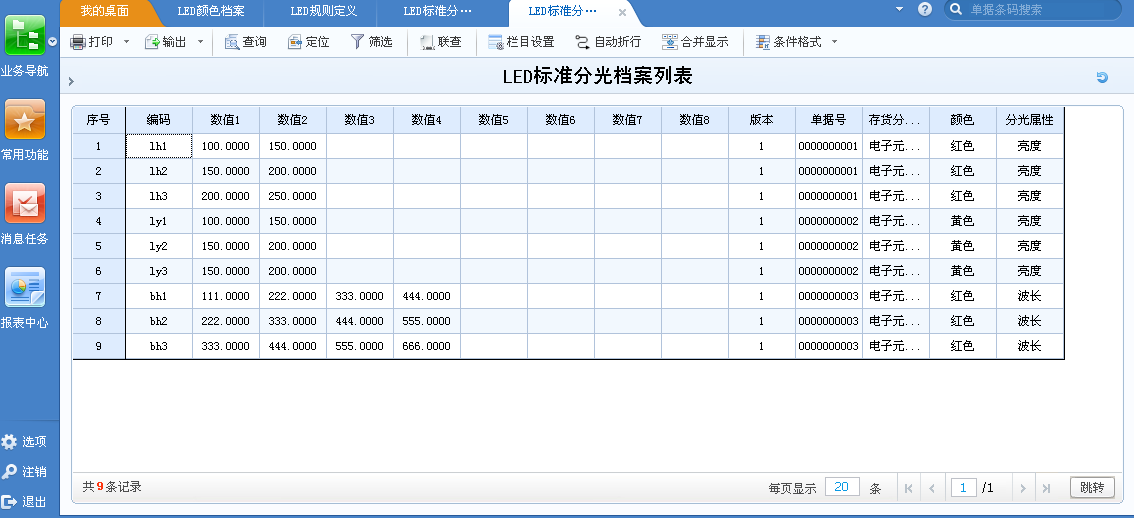

3) 【操作界面】
1.6批次分光標準
節點路徑
基礎設置 - 基礎檔案 - LED行業- 批次分光標準
功能描述
在生產前制定出批次分光標準，批次分光標準中每個BIN號對應一組光電參數，生產入庫時輸入對應批次的BIN號，標準分光檔案可以在定義批次分光標準的BIN號中體現。實現該方案可以加快生產入庫時錄單速度，提高準確度；
操作說明
1) 功能按鈕介紹
n 打印：直接打印檔案。
n 預覽：預覽檔案。
n 輸出：輸出檔案到其它格式的文件。
n 定位：定位查詢檔案。
n 首頁：查詢第一頁檔案。
n 上頁：查詢上一頁檔案。
n 下頁：查詢下一頁檔案。
n 末頁：查詢末一頁檔案。
n 審核：審核檔案。
n 棄審：棄審檔案。
n 刷新：刷新當前檔案。
n 增加：增加新的檔案。
n 修改：修改當前檔案。
n 刪除：刪除當前檔案。
n 復制：復制當前檔案。
n 保存：保存當前新增或修改的檔案信息。
n 放棄：放棄當前新增或修改
n 增行：增加一行數據。
n 刪行：刪除一行數據。
2) 【欄目說明】
n 表頭欄目
Ø 生產批號：與標準產品中相同定義，手工輸入。
Ø 存貨分類: 參照存貨編碼時帶出該存貨分類。
Ø 存貨編碼：必填項，參照存貨檔案，為LP件存貨。
Ø 存貨名稱: 參照存貨編碼時帶出該存貨名稱。
Ø 表頭自定義項1－16：錄入或參照。
Ø 備注：可為空。
n 表體欄目
Ø BIN：必填項，整型，手工輸入。
Ø 屬性：參照存貨自定義項中屬性+顏色。
Ø 顏色：參照存貨自定義項中屬性+顏色。
Ø 版本：可編輯，也由編碼參照帶出。
Ø 編碼:參照分光檔案中版本+編碼檔案。
Ø 數值1-8:數值1列為必填項，其它數值列為非必填項，實數，小數位控制采用系統中設置。
Ø 表體自定義項1－16:錄入或參照。
3) 【關鍵說明】
n 存貨編碼參照：重新參照存貨后，清空表體中內容。
n 表體屬性參照：表頭中存貨，表體同行中的BIN必須先輸入。從該存貨自定義項中定義的屬性和顏色轉化成列表，支持多行選擇，參照返回時根據BIN號同樣回寫多行。
n 保存時檢查 Bin +顏色+屬性+版本+編碼 不可重復。

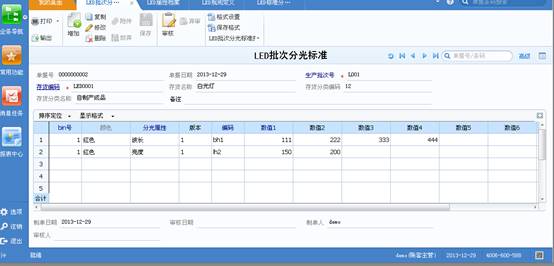

4) 【操作界面】
1.7批次分光標準列表
節點路徑
基礎設置 - 基礎檔案 - LED行業- 批次分光標準列表
功能描述
在生產前制定出批次分光標準，批次分光標準中每個BIN號對應一組光電參數，生產入庫時輸入對應批次的BIN號，標準分光檔案可以在定義批次分光標準的BIN號中體現。實現該方案可以加快生產入庫時錄單速度，提高準確度；
操作說明
1) 功能按鈕
n 打印：直接打印檔案列表。
n 預覽：預覽檔案列表。
n 輸出：輸出檔案列表到其它格式的文件。
n 過濾：用于過濾設定條件的檔案列表。
n 聯查：可查看對應檔案。
n 定位：在單據列表界面進行定位
n 欄目：利用此功能可以根據企業實際需要設計列表中顯示的列。
2) 【欄目說明】
n 生產批號：與標準產品中相同定義。
n 存貨分類: 生產批次所對應存貨分類。
n 存貨編碼：生產批次所對應存貨。
n 存貨名稱: 生產批次所對應存貨。
n 表頭自定義項1－16：表頭自定義項目。
n 備注：備注內容，可為空。
n BIN：批次BIN號。
n 屬性：對應批次分光標準表體分光屬性。
n 顏色：對應批次分光標準表體顏色。
n 版本：對應批次分光標準表體版本。
n 編碼:對應批次分光標準表體編碼。
n 數值1-8:具體參數數值列，小數位控制采用系統中設置。
n 表體自定義項1－16:表體自定義項目。
3) 【操作界面】
1.8 參數要求錄入
節點路徑
供應鏈 –采購管理 –采購訂貨-采購訂單- F11
供應鏈 –銷售管理 –銷售訂貨- 銷售訂單-F11
生產制造-生產訂單-生產訂單生成-手工輸入生產訂單-F11
功能描述
應用于：【銷售訂單】【采購訂單】【生產訂單】，功能鍵F11。
能夠在制訂單時錄入客戶分光要求。此處只輸入參數，不影響存貨自由項。輸入時可直接在單據中輸入，也可以選擇表體行按F11通過來完成輸入。
操作說明
LED單據分光要求界面確定按鈕：將表體中數據先按顏色組合，再按組合屬性的參數要求，以每種顏色為一條記錄回寫至單據表體自定義項中。順序按存貨自定義項中顏色的順序與規則定義中表體自定義項的排列順序相同，如有新增顏色則依次增加到規則定義中下一個表體自定義項，如果顏色個數超出規則定義中表體自定義項個數則超出部分不顯示。
增行：增加一行數據。
刪行：刪除一行數據。
1) 【欄目說明】
n 表頭欄目
Ø 存貨編碼：不可編輯，由訂單行帶來。
Ø 存貨名稱: 不可編輯，由訂單行帶來。
Ø 表頭自定義項1－16：錄入或參照。
n 表體欄目
Ø 顏色：由存貨自定義項中顏色定義轉化為行記錄。與屬性組合為多行。默認行不可以編輯，新增行可以編輯，參照顏色定義。
Ø 屬性：由存貨自定義項中屬性定義轉化為行記錄。與顏色組合為多行。默認行不可以編輯，新增行可以編輯，參照屬性定義。
Ø 參數要求：可手工輸入，也可參照，30位字符型。參照前必須輸入顏色、屬性，表體同行中屬性、顏色從分光檔案中列出參照列表，支持多行選擇，參照返回編碼。
2) 【關鍵說明】
n 表體中由存貨自定義項中顏色、屬性定義轉化出的默認行不可刪除，顏色、屬性列用灰色表示禁用。
n 表體中新增行參照的顏色、屬性定義無關聯關系。
n 確定時檢查屬性+顏色是否有重復。
n 當參數為2個以上的值時返回編碼 當參數為2個值時返回數值。
3) 【操作界面】

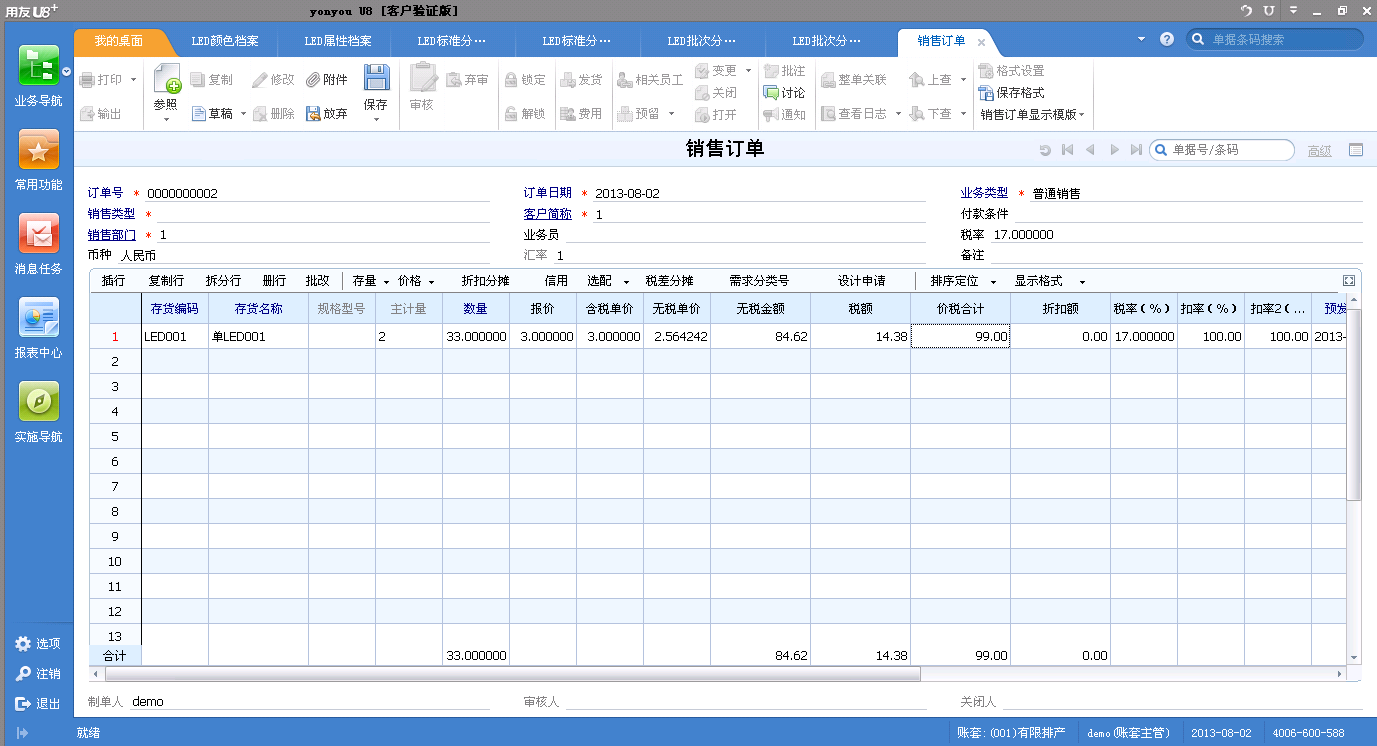

n 【制銷售訂單】

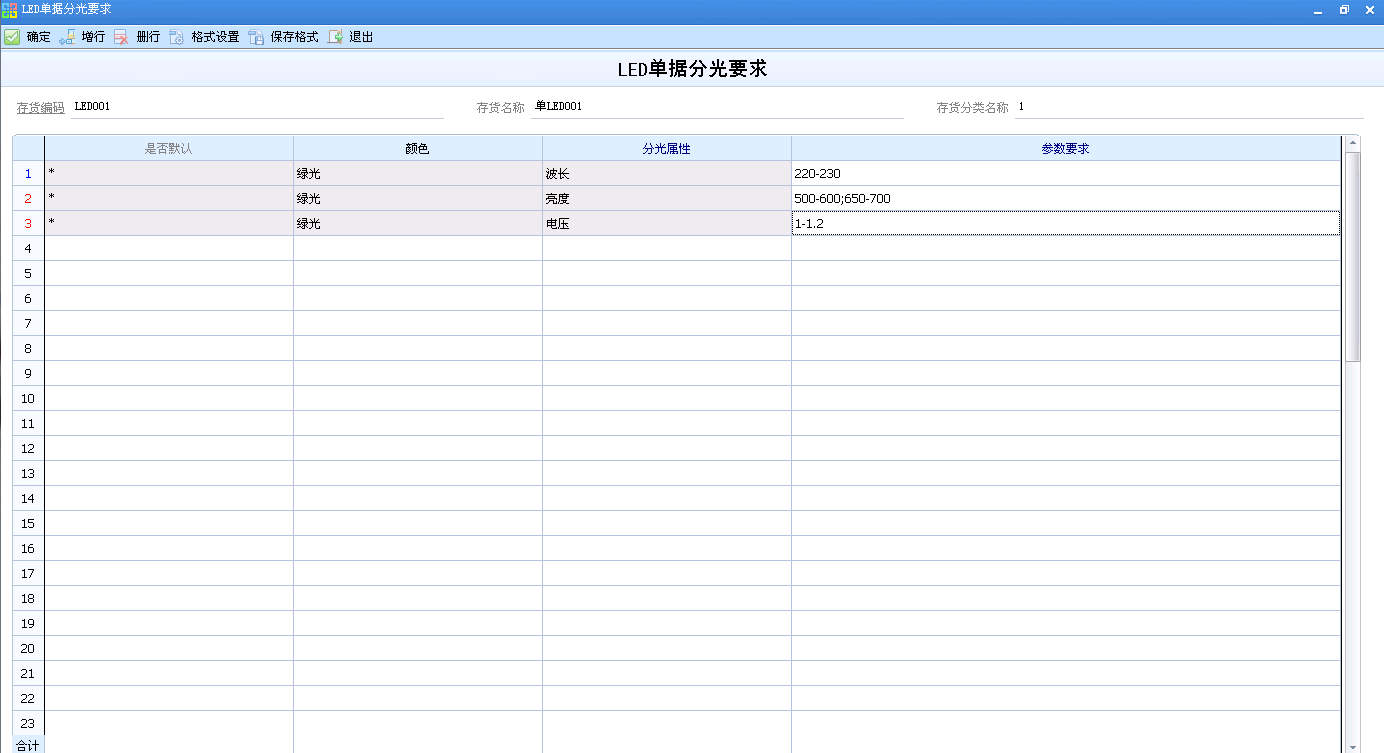

n 【選擇表體行 按功能鍵F11】

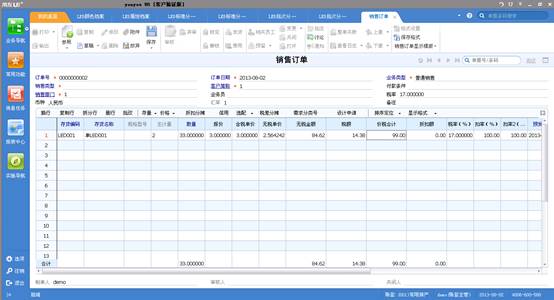

n 【確定 返回銷售訂單】
1.9分光參數錄入
節點路徑
供應鏈 –庫存管理–入庫業務-采購入庫單- F11
供應鏈 –庫存管理–入庫業務-產成品入庫單- F11
供應鏈 –庫存管理–入庫業務-其它入庫單- F11
供應鏈 –庫存管理–設置-期初結存- F11
供應鏈 –采購管理–采購到貨-到貨單- F11
供應鏈 –采購管理–采購到貨-采購退貨單- F11
供應鏈 –采購管理–采購到貨-采購退貨單- F11
功能描述
應用于：【采購入庫單】【產成品入庫單】【其它入庫單】【退貨單】【庫存期初】【采購到貨單】【紅字材料出庫單】，功能鍵F11。
在制入庫單時錄入分光參數。選擇表體行按F11通過來完成輸入。影響存貨自由項，根據定義（規則定義）填入批次屬性。
操作說明
1) 【操作說明】
確定：將BIN號，版本，分光編碼，屬性參數 按規則返回至入庫單中。
增行：增加一行數據。
刪行：刪除一行數據。
2) 【欄目說明】
n 表頭欄目
Ø 生產批號：由【產成品入庫單】表頭生產批號帶出，【采購入庫單】【其它入庫單】無此批號，不可修改，可以為空。
Ø 存貨分類：由入庫單表體焦點行存貨分類帶出，不可修改。
Ø 存貨編碼：由入庫單表體焦點行存貨編碼帶出，不可修改。
Ø 存貨名稱: 由入庫單表體焦點行存貨名稱帶出，不可修改。
Ø BIN號：整型，手工輸入，如生產批號為空則輸入無效，視為不使用批次輸入。
n 表體欄目
Ø 顏色：由存貨自定義項中顏色帶出默認值，默認行不可修改、刪除，新增行可編輯。參照顏色定義。
Ø 屬性：由存貨自定義項中屬性帶出默認值，默認行不可修改、刪除，新增行可編輯。參照屬性定義。
Ø 版本：可編輯，依據屬性+顏色+表頭存貨分類參照。
Ø 編碼：表體同行版本必輸，20位字符型。參照分光檔案中版本+編碼檔案。
Ø 數值1-8：可由版本+屬性+顏色+版本從分光檔案中帶出，也可手工修改。
3) 【關鍵說明】
n 輸入表頭BIN號：按批號+BIN號從批次分光標準重置表體中內容。
n 表體屬性，顏色參照：從該存貨自定義項中定義的屬性和顏色轉化成列表為默認行，可新增，參照屬性，顏色檔案。
n 表體編碼參照：表體中屬性必須先輸入。根據表頭中存貨分類，表體同行中屬性、顏色從分光檔案中列出參照列表，單行選擇。
n 保存時檢查：顏色+屬性+版本+編碼 不可重復。
n 表頭版本、分光編碼取默認行的版本 編碼的組合，組合順序按存貨自定義項顏色順序組合。
4) 【操作界面】

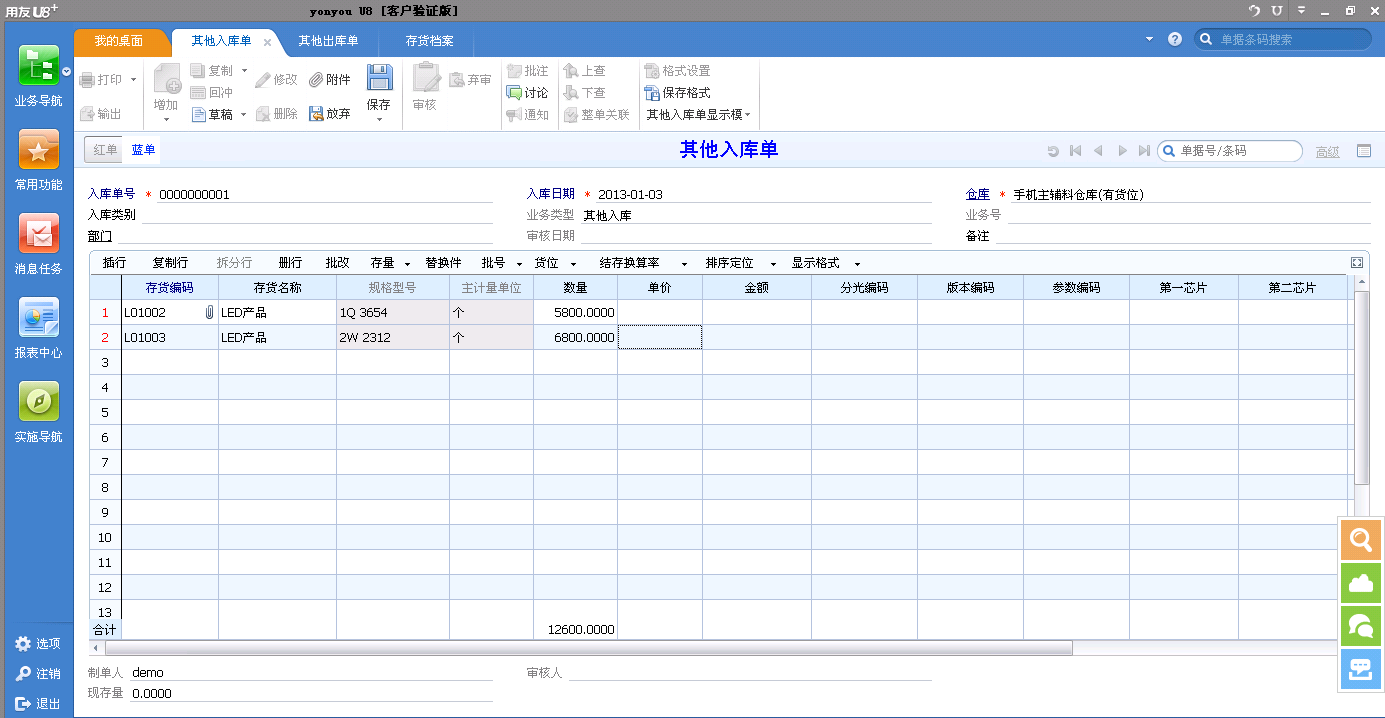

n 【制其他入庫單】

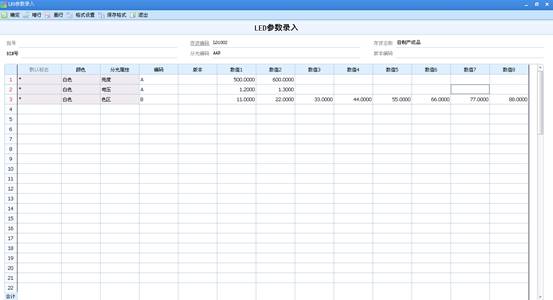

n 【選擇表體行 按功能鍵F11】

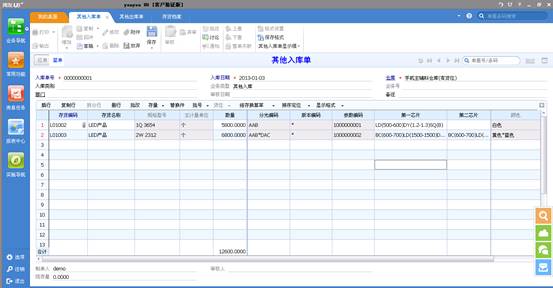

n 【確定 返回其他入庫單】

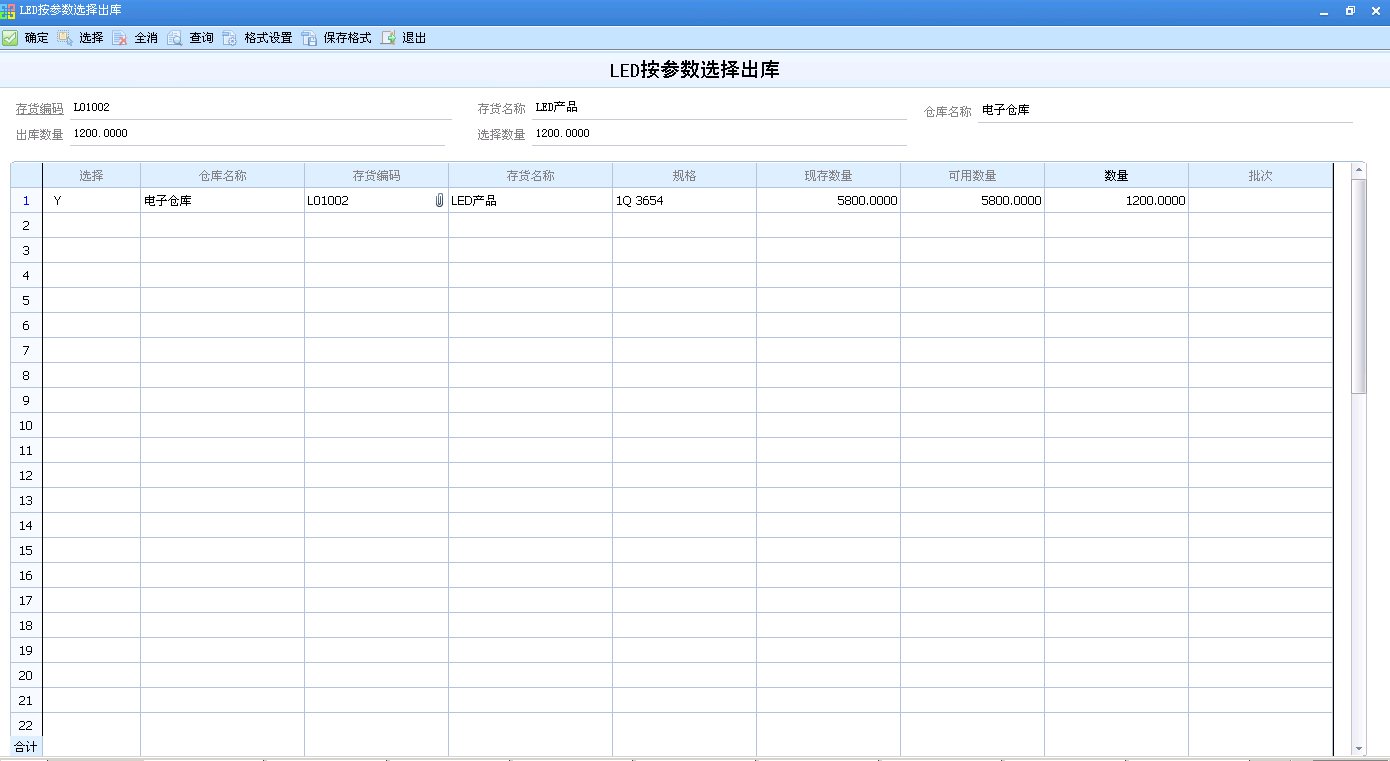

1.10按參數選擇出庫
節點路徑
供應鏈 –庫存管理–出入庫業務-材料出庫單- F11
供應鏈 –庫存管理–出庫業務-銷售出庫單- F11
供應鏈 –庫存管理–出庫業務-其它出庫單- F11
供應鏈 –庫存管理–出庫業務-調撥單- F11
供應鏈 –庫存管理–出庫業務-調撥申請單- F11
供應鏈 –庫存管理–出庫業務-退貨單- F11
功能描述
應用于：【材料出庫單】【銷售出庫單】【其它出庫單】【發貨單】【調撥單】【調撥 申請單】【退貨單】，功能鍵F11。
在出庫單按F11，根據分光參數選擇存貨來完成輸入。
操作說明
1) 【操作說明】
確定：將列表中選擇的行，按出庫列的數量回寫出庫單表體中。支持多行回寫。
全選：選擇列表中所有行，并置出庫列的數量為庫存列數量。
全消：取消選擇列表中所有行，并置出庫列的數量為空。
過濾：可按定制條件查詢庫存。
2) 【欄目說明】
n 表頭欄目
Ø 存貨編碼：由出庫單表體焦點行存貨編碼帶出，不可修改。
Ø 存貨名稱：由出庫單表體焦點行存貨名稱帶出，不可修改。
Ø 倉庫：由出庫單表頭倉庫帶出，不可修改。
Ø 屬性：取自存貨為屬性的自定義項，不可修改。
Ø 顏色：取自存貨為顏色的自定義項，不可修改。
Ø 出庫數量：由出庫單表體焦點行數量帶出，不可修改。
Ø 選擇數量：默認為零，由表體選擇行的出庫列欄位累加。
n 表體欄目
Ø 選擇：選擇列表中一行。
Ø 版本：存貨分光屬性版本，由現存量帶出，不可修改。
Ø 編碼：存貨分光編碼版本，由現存量帶出，不可修改。
Ø 庫存：由現存量帶出，不可修改。
Ø 出庫：默認為空，當本行為可選擇狀態時，該列可編輯，為數字型，編輯數量必須大于零，小于或等于同行庫存數量。
Ø 數值1-8：存貨分光參數，由現存量帶出，不可修改。
Ø 自定義1-16：由現存量帶出，不可修改。
Ø 其它：由現存量帶出，不可修改。
3) 【操作界面】
n 【制其他出庫單】

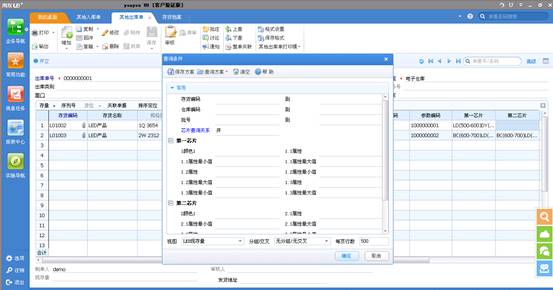

n 【選擇表體行 按功能鍵F11】

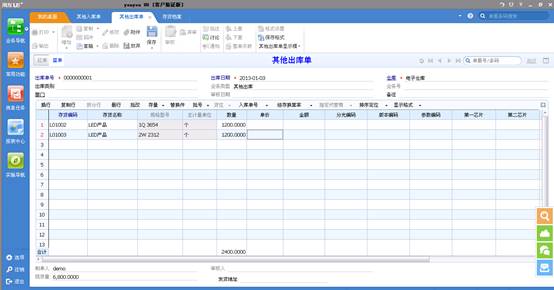

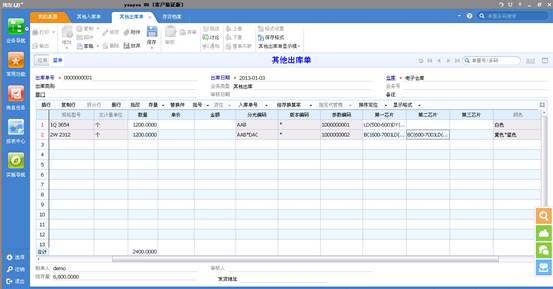

n 【確定 返回其他出庫單】
1.11 LED現存量查詢
節點路徑
供應鏈 – 庫存管理 – 報表 – 庫存帳 - LED現存量查詢
功能描述
在現存量查詢基礎上增加按分光參數查詢功能，并顯示參數信息
操作說明
1) 【操作界面】
n 【查詢條件】

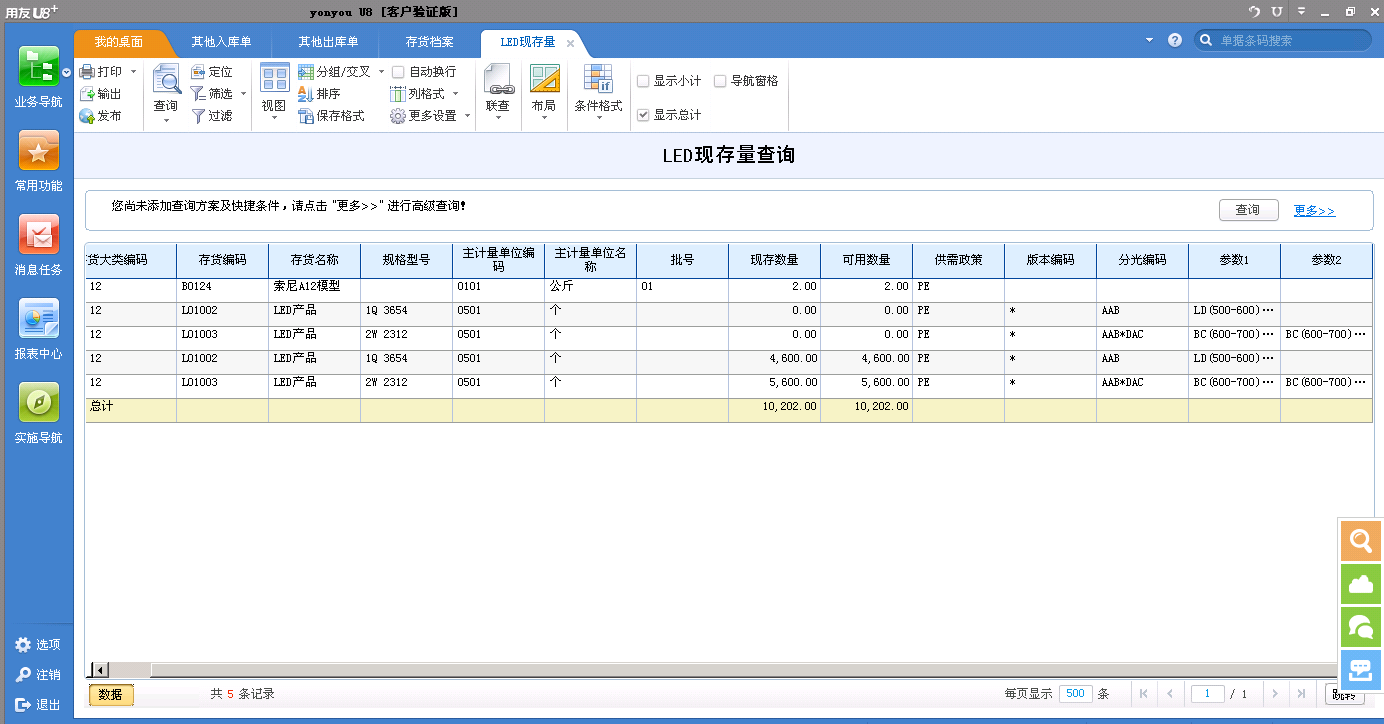

n 【報表】
